Применение шайб вместо насадочных линз
Известно, что, чем ближе к кинокамере находится объект съемки, тем дальше от плоскости пленки в кадровом окне необходимо отодвинуть объектив, чтобы изображение на пленке было резким.
Если объектив в камере вывинчивается, можно вместо насадочных линз применить для съемки с очень близких расстояний шайбы. Вывинчивание объектива на разное расстояние даст возможность снимать предметы с различной степенью крупности.
Чтобы зафиксировать объектив в нужном положении, шайбы (различной толщины) вкладывают между передней стенкой кинокамеры и оправой объектива (рис. 48, А).

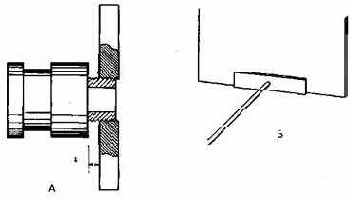

Рис. 48. Шайбы под объектив: а — толщина шайбы
Шайбы могут быть подковообразной формы, что позволит подкладывать их под объектив, не вывинчивая его целиком. По сравнению с насадочными линзами шайбы имеют одно важное преимущество: их использование не ухудшает коррекцию объектива, а значит, и качество изображения (в частности, резкость) будет лучшим.
Не следует вывинчивать объектив настолько, чтобы он держался на последних витках резьбы, — объектив может наклониться вниз, отчего изображение будет испорченным.
Шайбы несложно изготовить самому из твердых металлов (лучше — стали).
Примечание. При съемке необходимо объектив поставить по шкале расстояний на бесконечность (°°).
Таблица 2 Зависимость между толщиной шайбы, расстоянием до объекта съемки и ве-
личиной снимаемого поля
Формат
мм. объектив F = 12,5 мм
| Расстояние до объекта, см
|
100 | 50 | 25 | 20 |
| Толщина шайбы, мм | 0,16 | 0,32 | 0,66 | 0,83 |
| Снимаемое поле, мм | 285 у 380 | 140x187 | 68x91 | 54 х 72 |
| Формат — 16 мм, объектив F= 20 мм | ||||
| Расстояние до объекта, см Толщина шайбы, мм | 100 0,41 | 50 0,83 | 25 1,74 | 20
2,22 |
| Снимаемое поле, мм | 293 х 507 | 174x249 | 86x119 | 67x93 |
| Формат — 16 мм, объектив F-- 25 мм | ||||
| Расстояние до объекта, см | 100 | 50 | 25 | 20 |
| Толщина шайбы, мм | 0,64 | 1,32 | 2,78 | 3,57 |
| Снимаемое поле, мм | 292x403 | 143x197 | 67x93 | 52 х 72 |
При съемке с близких расстояний (20 — 25 см) очень удобным будет простое приспособление, показанное на рис. 48, Б.
К шайбе крепится (строго перпендикулярно) металлический стержень с проволочной рамочкой (величина ее подбирается по табл. 2). В эту рамочку «помещают» снимаемый предмет, и, поскольку рамочка показывает границы снимаемого поля, нет нужды смотреть в визир съемочной кинокамеры.
