Система IIT


Система IIT кодирует передаваемые данными путем изменения временных промежутков между короткими сериями инфракрасных импульсов (см.рис. 13). Присутствие импульса — кодирует ноль, отсутствие — единицу. Данные передаются пакетами. Каждый пакет начинается с предварительного импульса и заканчивается импульсом "стоп". Между этими двумя импульсами лежит командное слово, состоящее из 10'ти бит, 4е из которых приходится на биты адреса, а оставшиеся 6 — на биты управления. Частота генератора передатчика находится в пределах от 160 до 220 кГц.

Данный протокол реализован в микросхемах IRT1250, SAA1250 и в настоящий момент практически вышел из употребления в силу своей крайней помехонеустойчивости.

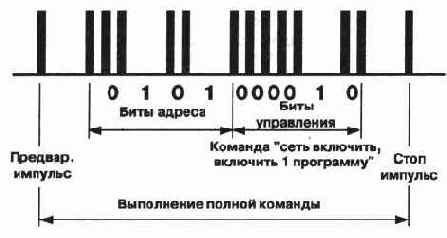

Рисунок 13 принцип кодирования информации в системе IIT
